[CDR 2017-2021] DXF, лишние линии

[Тимур2024]

Всем доброго времени суток. Создал данную тему с целью найти ответы на возможно простые но мало где или вообще не где не описанные моменты в работе с CorelDraw.

Комментарий модератора: тут принято решать один вопрос в теме

Сам относительно недавно начал работать в CorelDraw, специально не где не учился (самоучка), все знания из интернета. Делаю четежи для ЧПУ оборудования (лазер, фрезер, вышивальная машина). В работе с цифровым оборудованием использую .DXF и .SVG форматы. Не часто но быват интересная вешь с .DXF форматом. Сохраняю коректный чертеж в формате .DXF, выремя спустя открываю чертеж в CorelDaw и вижу лишние линии. Причину понять не могу. Может кто знает, подскажите пожалуйста.

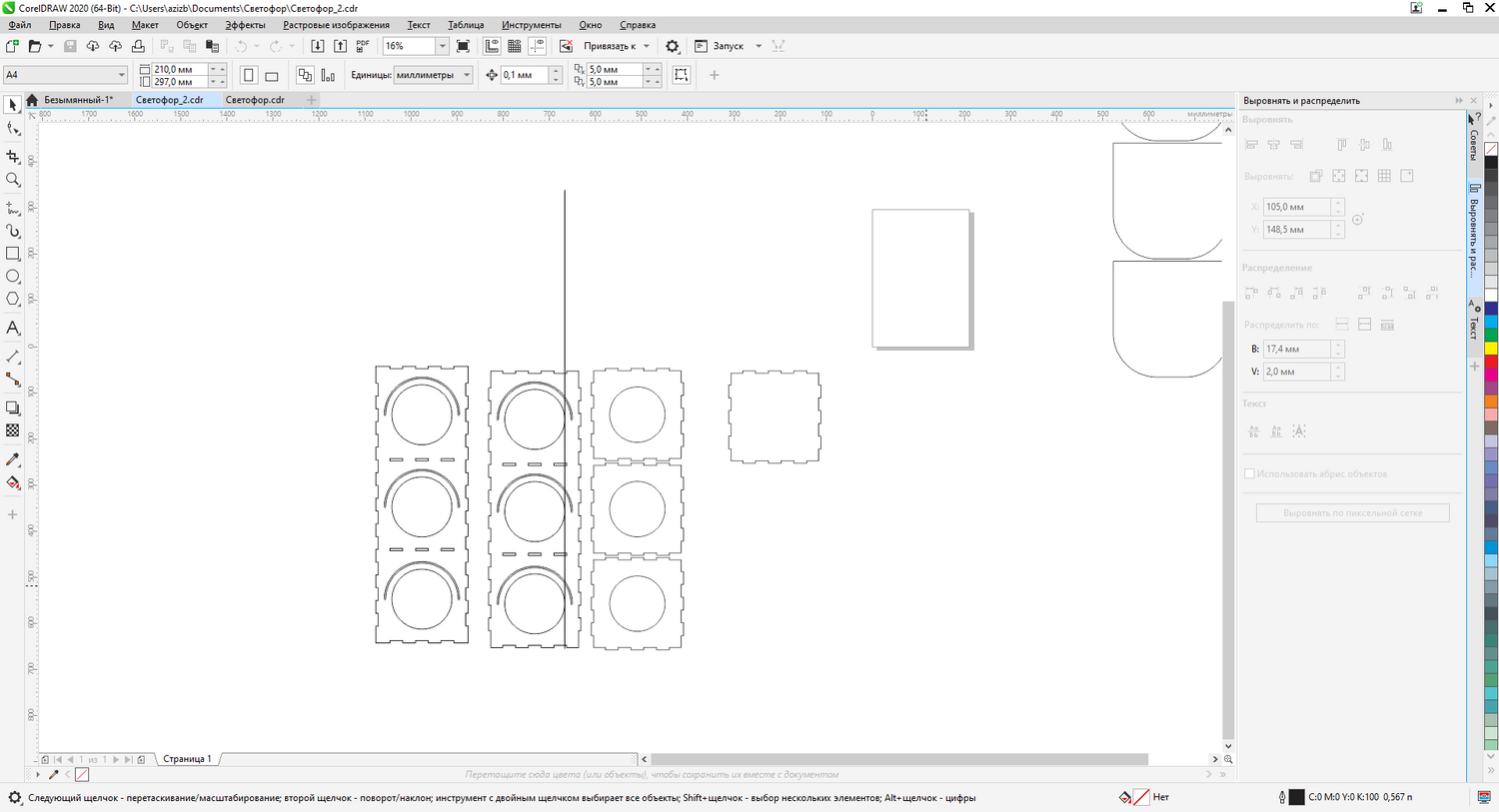

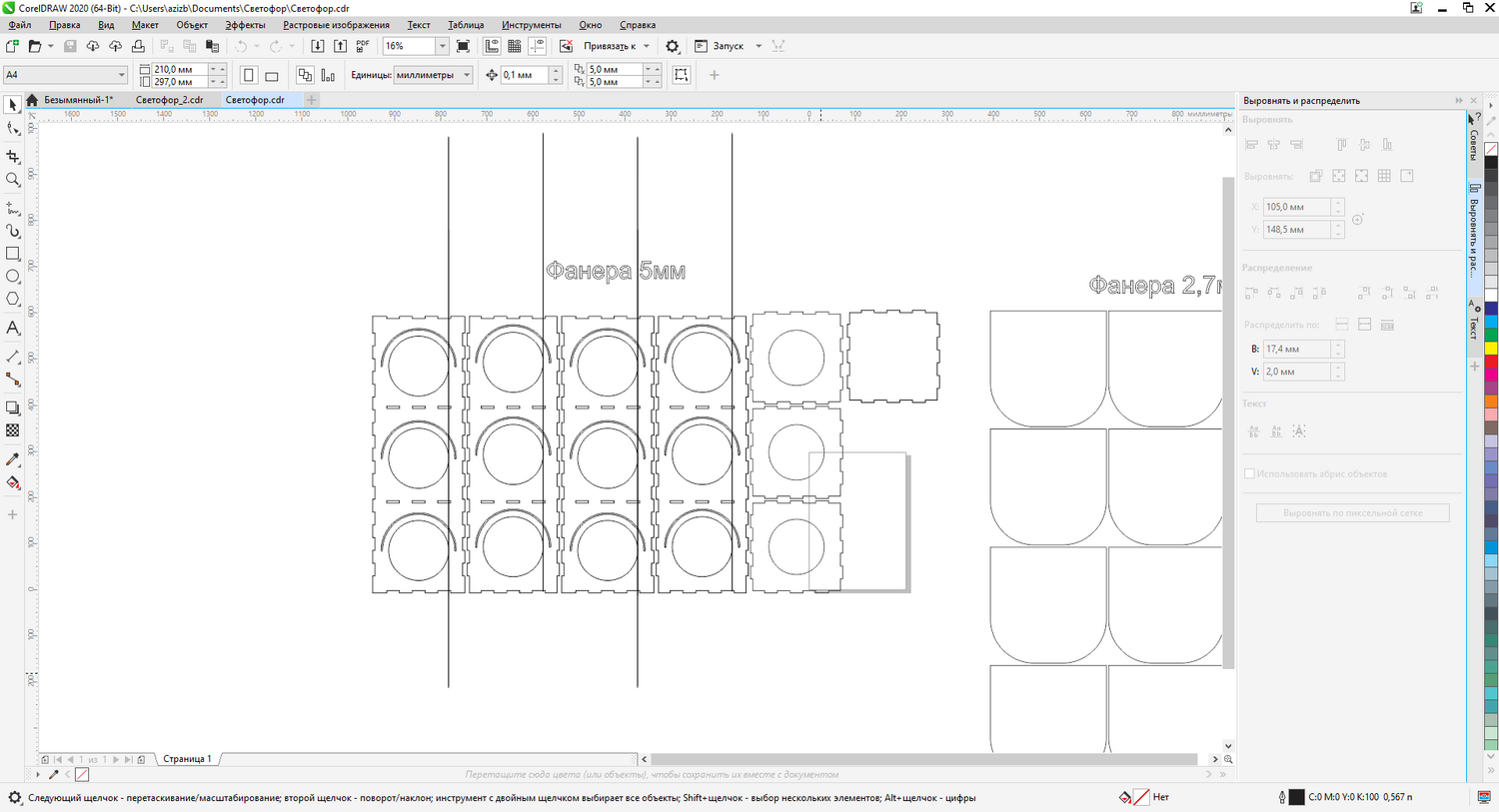

Изначально чережи были корректно сохранены. Но при повторном открытии файла появились вот такие вертикальные полосы. Такое явление происходит не часто. В большинстве своем все хорошо сохраняется и открывается. Но периодически вот такие вещи происходят.



[_MBK_]

Создавать общую тему с конкретным узкоспециальным вопросом - вредная, дурная идея, думаю, модератор сейчас исправит это недоразумение.
В вашем конкретном случае, проблема в том, что корел очень плохо дружит с автокадовскими форматами, поскольку идеология построения кривых у корела и автокада идеологически сильно перпендикулярна. Если на экспорт DXF из корела сделали определенные костыли, то на импорт я что-то сходу не припоминаю. У иллюстратора проблем с импортом DXF на порядок меньше, поэтому, если он есть, можно перетаскивать чертежи через него. Еще можно экспортировать из автокада в PDF - тоже будет корректнее. Готовый криво импортируемый контур можно починить, например, сделав ему Boundary или сократив число узлов, в общем, поигравшись с ним без фанатизма, портящего его видимую конфигурацию. Помнится, ктото здесь (Dastin, кажется?) даже простецкий макрос делал, фильтрующий подобные артефакты на импортированной кривой.



[~RA~]

Сохраняю коректный чертеж в формате .DXF, выремя спустя открываю чертеж в CorelDaw

Храните 2 копии чертежа — cdr & dxf. Когда нужно внести изменения, открывайте cdr. dxf используйте только как готовый файл для выход.



[_MBK_]

Вот, например, решение аналогичной проблемы. Поиск по форуму рулит!



[~RA~]

Если не создавать проблему, удаляя исходный cdr файл, то и решать её не потребуется.



[_MBK_]

Если не создавать проблему, удаляя исходный cdr файл, то и решать её не потребуется.

Ппереведи



[dastin]

... добавлю, пожалуй ...
а если 2020 версию положить в чулан, а вот с последней поэкспериментировать
...
о 2020 много неприятных воспоминаний



[~RA~]

ТС рисует в кореле, экспортит это в DXF, а потом его открывает для внесения изменений, вместо того, чтобы

Храните 2 копии чертежа — cdr & dxf. Когда нужно внести изменения, открывайте cdr. dxf используйте только как готовый файл для выход.



[_MBK_]

Сохраняю коректный чертеж в формате .DXF, выремя спустя открываю чертеж в CorelDaw и вижу лишние линии.

А все, дошло теперь и до меня.
Действительно, проблема высосана из пальца.



[Тимур2024]

Большое спасибо. Очень помогли.
